自動配料系統技術與工作原理
時間:2020-11-21 16:40

　　隨著計算機技術與自動化技術的發展，自動配料系統的相關技術也日益成熟,并以其計量準確、安全可靠、自動化程度高,廣泛地應用于化工、礦山、建材、食品、冶金、港口、電力等多種行業。它既可以自成系統,獨立工作,也可以接入DCS、FCS系統.以下介紹的自動配料技術設計合理、精度高、運行可靠,可完全替代進口產品。

　　自動配料系統工作原理

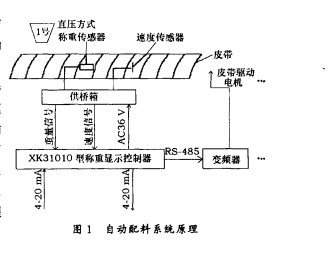

　　自動配料系統由數臺配料皮帶秤及其稱重顯示控制器、傳感器、供橋板 和供 電系統組成系統原理如圖1所示，

　　該系統采用自己研制的ICS-XF型單通道兩托輥配料皮帶機,該機穩定可靠,外協件和外購件都選用國內外具有工藝技術的廠家產品，以保證配料系統的安全可靠。稱重顯示控制器的數據采集電路采集的物料重量信號和皮帶速度信號經PID調節,輸出控制信號,由RS-485輸送去控制變頻器.從而控制皮帶機的電機轉速與皮帶速度,達到控制物料流量的目的.XK3101型稱重顯示控制器為一智能型儀表,具有輸人、顯示.控制及通信功能。其采用16位單片處理器,運算速度快,控制能力強,可行性高.
